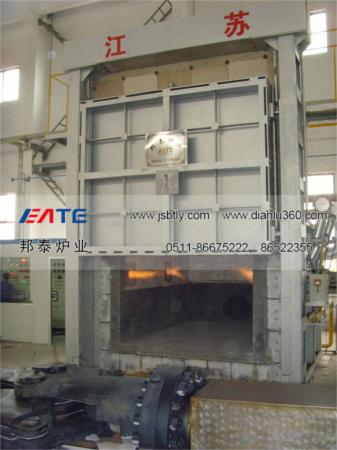

全纖維臺車式法蘭退火爐

一、全纖維臺車式法蘭退火爐用途

      全纖維臺車式法蘭電阻爐是周期作業爐，屬大型工業電爐，主要供一般大、中型鑄件或合金機件在額定溫度下熱處理之用。

二、全纖維臺車式法蘭退火爐結構簡介

爐襯采用全纖維大板塊結構吊掛在鋼骨架上，承重部分采用重質耐火磚砌筑，以增強爐襯的結構強度。臺車保溫層采用硅酸鋁耐火纖維、硅藻土保溫磚復合結構，以提高爐體的保溫性能。

爐膛保溫部分采用全纖維結構，選用目前國內全新型標準型陶瓷纖維毯作為爐膛的隔熱保溫材料，該纖維毯是一種人造無機金屬纖維材料，20世紀首先在加熱爐上使用，由于其性能，各先進紛紛研制使用，我國在90年代得到較多的推廣應用，在技術上已成熟可靠。近年來我公司加大了這方面的技術開發，已為眾多用戶生產制造了多種系列的近百臺全纖維工業電爐，其中有電爐、氣爐、油爐等，制作時使用專用設備按爐膛尺寸制作成折疊塊，并在加工過程留有的壓縮量，以保證折疊塊在砌筑完畢后，每塊陶瓷纖維塊在不同方向膨脹，使折疊塊之間互擠成無間隙的整體，達到完好蓄熱效果，并且錨固件設置于爐體冷面，提高了纖維的耐高溫強度。

本爐爐體加熱元件全部采用上海電工合金廠原裝電阻帶0Cr27Al7MO2作為加熱元件，此加熱元件使用溫度高，電阻率高，密度小，采用先進的掛壁結構，輻射效率高，強化了爐內熱交換，提高了爐子熱效率，并延長了電熱元件的使用壽命

臺車面為承重層采用重磚，以保證抗壓強度。隔熱層分兩層，一層為硅藻土磚，二層為輕質粘土磚，以保證隔熱效果。臺車四周易碰撞部位和承重部位用重質磚砌筑，增強爐襯結構強度。

本爐爐門屬大型鋼結構，采用電動葫蘆升降，電動葫蘆安裝在爐門兩側的大型龍門架上，通過電機的正反轉來實現爐門的升降。爐門壓緊裝置采用國內先進的彈簧式壓緊結構，當爐門提升時，爐門的自重通過杠桿將爐門自動松開，并水平移出一段距離后上升，當爐門下降到位，爐門放下到臺車上的滑輪上面需壓緊時，由彈簧的彈力再通過杠桿將爐門水平移進到壓緊密封狀態，此種結構的壓緊裝置使?fàn)t門上的纖維平面與爐口棉之間無摩擦產生，具有使用壽命長的特點。

三、全纖維臺車式法蘭退火爐控制系統

      采用先進的日本進口智能溫控儀來實現爐膛內的升溫和爐溫控制，儀表采用模塊化結構及EMI抑制等多種技術進一步提高產品的抗干擾能力及整體性能，采用模糊理論和傳統PID控制相結合的控制方式，使控制過程具有響應快、超調小、穩態精度高的優點，五位LCD顯示，具有自整定、自適應功能，可同時顯示測量值與設定值，具有手動/自動無攏動切換，并具有上電緩起動功能，可自動調節控制爐膛內的加熱功率，并可手動調節功率大小，操作方便，系統還配有控溫、超溫報警和自動切斷電源功能,使設備運行確保可靠。系統具有聲光報警功能

注：該全纖維臺車式法蘭退火爐可根據客戶要求專業設計制造。
